23/3/2014 ...tak už je to zase rok, co jsem na "hudcovi" udělal něco pořádného, co stálo aspoň za pár písmen na web. mezitím jsem začal, téměř dvacet let po matuře, chodit na VŠ, konkrétně tedy . Takže hlavně vzhledem k této nové životní etapě jsem jaksi musel chtícnechtíc omezit své koničky a činnosti vedlejší. Jediná trochu použitelná výmluva je, že jsem čekal na opravu vymezujících klínů. Nástrojař byl opravdu zcela zavalen prací a upřímně se mu do předělání mých klínů nechtělo. Což mi také na rovinu řekl. Ještě k tomu musím přiznat, že chyba byla na mé straně, nevím jak se mi to při měření povedlo, ale jednalo se o rozdíl asi 0,25mm u dvou klínů ze tří. Znamenalo to pro něj shodit z frézy, kde dělal velkou serii, nastavené svěráky, dát tam svěrák stavitelný pod úhlem a ještě se mrcasit s znovuustavením, protože klíny byly dlouhé přes pracovní rozsah frézy. Ale, klíny už jsou osazeny, s nasazením stolu mi musela pomoct manželka, která přidržovala díly, tak abych mohl nasadit stůl do broušených lyžin. Také jsem zkusmo a lehce narazil ložiska vřeteníku. Protože už je to nějáká doba od rozebrání, musel jsem najít závěrnou matici. To mi chvíli trvalo, asi tak 3 hodiny, než jsem uklidil dílnu celkově a našel jí tam, kde jsem si sic už nepamatoval, ale předpokládal její výskyt. Tj. zcela vespod ve vrstvě datující se k období cca 03/2013...výhoda mého "archeologického" stylu práce, nechat věci tam kde s nimi naposledy mám co do činění. Někdy to dá zabrat, občas něco nenajdu, ale většinou pak pomůže hledat něco úplně jiného a najde se to, co se hledalo původně... Dost jsem toho za ten rok sebral, takže po kupě je 3F 1,5kW motor, soudková řemenice, dva excentrické přítlaky, plochý polyuretanový řemen (ten jsem nakonec sehnal za úžasnou cenu v krámě, internet zklamal) Drobnosti typu kabeláže a zásuvky ani nepočítaje, je toho dost. Ovšem stále toho je také dost, co dělat. Mám políčeno na frekvenční měnič, tedy čekám, co kamarád od fochu najde na vyřazených strojích...

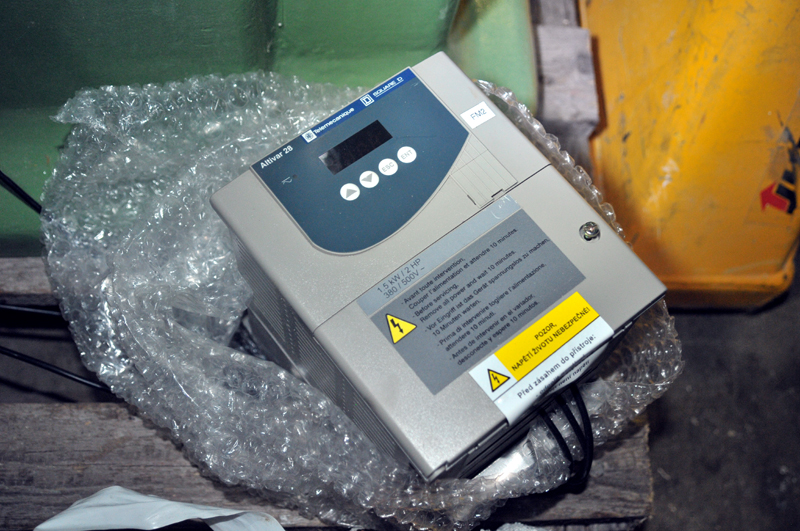

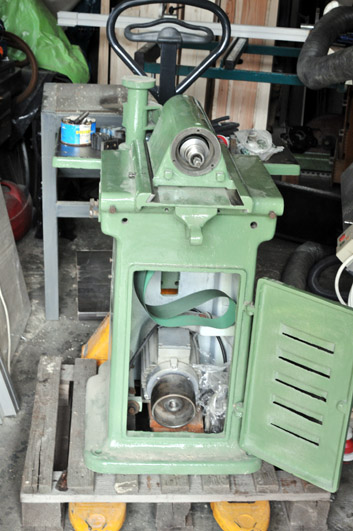

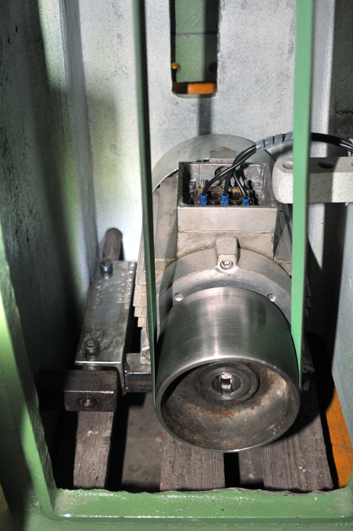

15/7/2014 Na začátku druhého semestru na ČVUT jsem ještě měl pocit, že něco zvládnu dělat bokem, při škole a zaměstnání, leč mýlil jsem se. Takže opravdové pokračování nastalo až nyní, je pár týdnu po zkouškovém, které se mi povedlo zvládnout. Chodím si do práce a večery mám zase volné, na nějáké to kutění si v dílně. Tedy i o víkendu a v týdnu došlo na dlabačku. Po dlouhé odmlce bylo načase. Mám zapojený frekvenční měnič, chybí mu potenciometr, abych mohl v případě potřeby změnit otáčky. Zbývá jen vymyslet jeho uchycení a umístění na stroji. Taktéž jsem svařil pokusně plato na motor, rozchodil jsem otočnou osu celého lože pro elektromotor, tak aby se mohl kývat a sledovat tak pohyb suportu s pinolou na vrchu stroje. To bylo docela náročné, nakonec to vyřešila podložka z plechu, tak aby díry byly vzájemně centrické, což předtím, z mě neznámého důvodu, nebyly. Ještě jsem si nechal u kamaráda ve vesnici přesoustružit soudkovou řemenici, lehce házela. Beztak jí ještě odvezu do Kolína na vyvažovačku, aby mě jí tam změřili a vyvážili na přesno. Zkouška vedení plochého řemene byla vcelku nadějná, ale hlavní bude, jak to bude běhat pak naostro s motorem.

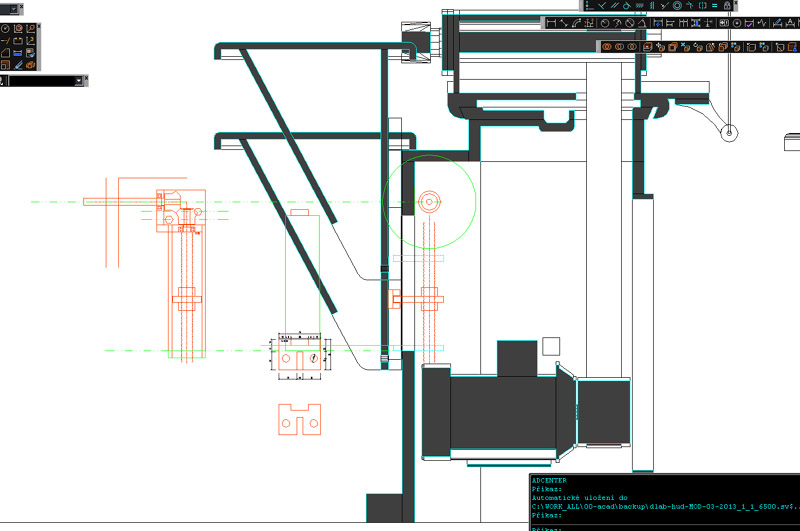

Nyní vymýšlím zvedání stolu, původní výmysl, že by se zvedal elektricky jsem musel zavrhnout. Ono na monitoru počítače, v CADu to vypadá tak nějak idilicky, ale pak to vyrobit vše dle výkresu, skutečně tam strkat pracky a montovat to dohormady, to už je trošku o něčem jiném. Uvnitř dlabačky začíná být poměrně těsno, jak v hodinách. Stačilo mi několikahodinové noční snažení s motorem a uchycením v posuvech. Nacpat tam další motor by asi šlo, ale zvítězí levnější varianta, dvě kuželová ozubená kola, zvenku dám jedno pěkné litinové ovládací kolo s leštěnou rukojetí od KIPP-u a nazdar...

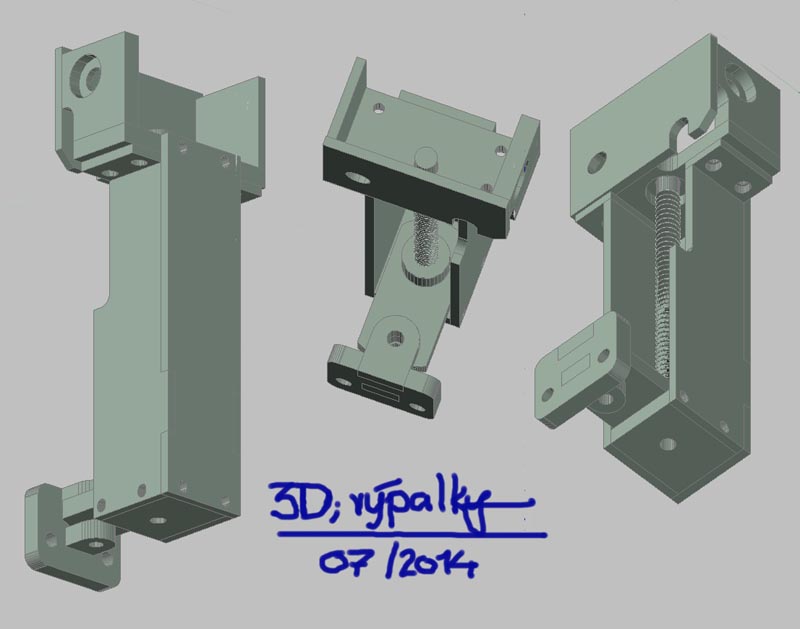

23/7/2014 Zvedání stolu je domyšleno. Nevím samozřejmě, jestli dobře, špatně, nebo jak vlastně a jak to pak skutečně bude fungovat. Ale vymyslel jsem si to poměrně masivní, z výpalků 12 a 6mm černého plechu, mechanismus zvedání je jednoduše trapézová zavitová tyč, na ní se bude jejím otáčením pohybovat matice s přivařeným jazykem a ten bude zapadat do protikusu upevněného na stole. Použil jsem původní otvory, ještě budu potřebovat vytočit dva nové witworthy, koupit dvě kuželová ozubená kola a pak to ovládací s klikou samozřejmě. Dwg-čko je už posláno do blízké firmy, kde mi to laserem vyříznou a na mě bude pak vysosutružení misek pro ložiska a celkové sestavéní mechanismu.
